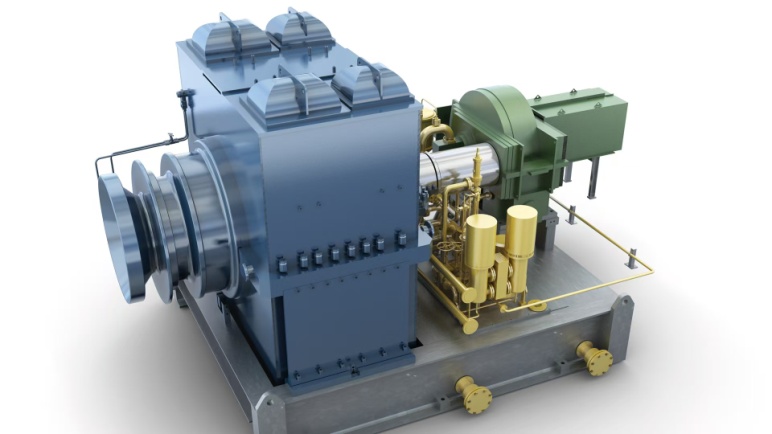

多轴压缩机，通常特指齿轮式多轴离心压缩机，是一种利用高速齿轮箱驱动多根小叶轮轴，每根轴上安装1-2个离心式叶轮，对气体进行多级压缩的透平机械。
核心特征：一台大齿轮（低速轴）带动多个小齿轮（高速轴）高速旋转，每个小齿轮轴自成一级（或两级）压缩单元。它是离心式原理与精密齿轮传动的完美结合。
二、 核心工作原理与设计哲学
其设计哲学在于“用速度换尺寸，用集成提效率”。
工作原理：
电机或汽轮机驱动大齿轮轴（低速轴，如3000 rpm）。
大齿轮与多个小齿轮轴（高速轴）啮合，将转速提升至数万甚至十万转每分钟。
每个高速轴的一端或两端安装一个离心式叶轮，形成一个独立的压缩级。
气体依次流经这些串联布置的叶轮，被逐级压缩，级间通过流道和冷却器连接。
为何要“多轴”？
单轴离心压缩机的局限：传统单轴压缩机，所有叶轮串在同一根转子上，转速相同。为达到高压比，需要很多级叶轮，转子会变得又长又重，易引发临界转速和振动问题。
多轴的优势：将长转子“分解”成多根短而刚性的小轴，每根轴可根据其最佳效率点设定不同的转速。叶轮直径可以做得更小，机器整体结构紧凑、刚性极好。
三、 主要结构类型
类型 | 结构示意图（文字描述） | 特点与应用 |
|---|---|---|
单轴多级 | 一根转子串联多个叶轮，所有叶轮同转速。 | 传统结构，用于流量压力较常规的场合。 |
齿轮式多轴 | 一个低速大齿轮 + 多个平行布置的高速小齿轮轴，每轴带1-2个叶轮。 | 最主流的多轴形式。核心优势，应用广泛。 |
筒式多轴 | 将齿轮和所有叶轮封装在一个高压筒形外壳内。 | 用于超高压力（如合成氨、甲醇合成），防泄漏，安全性极高。 |
四、 核心优势（为何选择多轴？）
极高的效率：
转速优化：每个叶轮都可以在其最佳效率转速下运行，避免了单轴机为照顾末级而牺牲前级效率的妥协。
叶轮匹配：每级叶轮可根据进气条件（流量、密度）单独设计，实现级间完美匹配。
卓越的稳定性与可靠性：
刚性短轴：每根高速轴都非常短，刚性极好，一阶临界转速远高于工作转速，运行非常平稳，振动极小。
模块化设计：每级是一个独立模块，维护、检修或更换单级叶轮不影响其他部分。
结构极其紧凑：
由于转速高，叶轮直径可以做得非常小。多级压缩被集成在一个非常小的空间内，占地面积仅为同等能力单轴机的1/3到1/2。
宽广的流量和压力范围：
通过灵活组合不同数量的“齿轮-叶轮轴”单元，可以覆盖从几十到上万立方/分钟，压力从几巴到上百巴的广阔应用范围，适应性极强。
无油工艺气：
齿轮箱和压缩机气路完全分开，采用干气密封，确保输送气体100%无油污染。
五、 与单轴压缩机的关键对比
特性 | 齿轮式多轴压缩机 | 单轴多级离心压缩机 |
|---|---|---|
转速 | 多转速（每级可不同），极高 | 单转速，相对较低 |
转子 | 多根，短而刚性 | 单根，长而柔性 |
结构 | 高度集成、紧凑 | 轴向尺寸长 |
效率 | 高（级间转速可调优化） | 中高（需折中设计） |
调节灵活性 | 可通过齿轮比微调 | 固定 |
维护 | 可单独拆卸单级模块 | 需整体拆装转子 |
适用场景 | 中高压比、中高流量、对占地和效率要求高 | 大流量、中低压比、工况稳定 |
六、 关键技术
高速齿轮技术：精密的人字齿或斜齿轮，保证高转速下平稳传动，效率>98%。
干气密封：在高速轴端实现零泄漏、无接触密封，是保证工艺气纯净的关键。
高速转子动力学：对短轴进行精确的动平衡和临界转速分析，确保超高速下的稳定。
三元流叶轮设计：采用CFD优化，使每级叶轮效率最大化。
集成式油路与控制系统：为齿轮和轴承提供稳定的润滑，并由智能控制系统监控所有运行参数。
七、 主要应用领域
多轴压缩机是流程工业和高端气体处理领域的明星设备。
领域 | 具体应用 | 常用介质 | 为何适合 |
|---|---|---|---|
石油化工 | 催化裂化、重整、加氢、尾气回收 | 空气、氢气、氮气、烃类气体 | 高效率、无油、适应多变工况 |
工业气体 | 大型空分装置（为分子筛提供仪表空气）、氮气增压 | 空气、氮气、氧气 | 大流量、高压比、稳定可靠 |
制冷与空调 | 大型离心式冷水机组（磁悬浮/齿轮驱动） | 氟利昂、水 | 高效节能，是磁悬浮技术的理想载体 |
天然气处理 | LNG液化、天然气管道增压、天然气注回 | 天然气、甲烷 | 高压比、高可靠性 |
制药与食品 | 工艺空气、发酵用无菌空气 | 空气 | 100%无油，满足洁净要求 |
能源与环保 | 燃气轮机进气增压、碳捕集与封存 | 空气、二氧化碳 | 提高能效，适应高压比需求 |
总结
多轴（齿轮式）离心压缩机代表了离心压缩机技术的高端、高效和集成化方向。它通过精密齿轮集成和高速化设计，完美解决了传统单轴压缩机在高压比应用时面临的效率、尺寸和稳定性之间的矛盾。虽然初期投资较高，但其卓越的运行效率、极低的维护成本和长寿命，使其在要求严苛的流程工业中，成为追求最低总拥有成本的首选技术方案。它是将“精密机械”、“流体动力学”和“自动控制”融合的工业艺术品。
